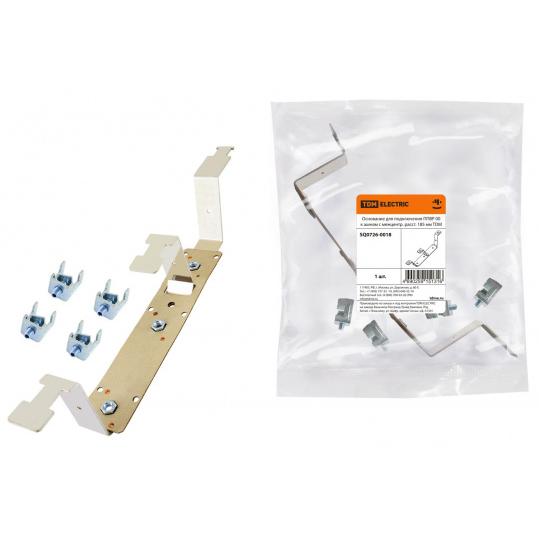

Основание для подключения ППВР 00 к шинам с межцентр. расст. 185 мм TDM
Основание для подключения ППВР 00 к шинам с межцентр. расст. 185 мм TDM

Основание для подключения ППВР 00 к шинам с межцентр. расст. 185 мм TDM

Цена: 2 191.38 руб.

Краткие характеристики:

Артикул: SQ0726-0018
Производитель: TDM
Класс ETIM: EC001660
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 1
Под-категории:
Аксессуары для ПВР, ШПВР, ППВР (3 товара)
Вставки плавкие (предохранители) (226 товаров)
Выключатели нагрузки (рубильники) в корпусе ВНК (24 товара)
Выключатели нагрузки (рубильники) в корпусе ВНК 1Р (7 товаров)
Выключатели нагрузки (рубильники) реверсивные в корпусе ВНК (23 товара)
Выключатели нагрузки модульные (рубильники) ВН, Е-200 (82 товара)
Выключатели-разъединители с функцией защиты ПВР - на монтажную панель (8 товаров)
Держатели для плавких вставок ДПВ 5х20 (3 товара)
Дополнительное оборудование к рубильникам (2 товара)
Переключатели трехпозиционные модульные МП-63 (21 товар)
Плавкие вставки 5х20 ВПБ6/H520Б (быстродействующие) (18 товаров)
Плавкие вставки 5х20 ВПТ6/H520Т (замедленное срабатывание) (18 товаров)
Планочные выключатели-разъединители с функцией защиты ППВР - установка на систему шин 185мм (7 товаров)
Предохранители автоматические резьбовые ПАР (4 товара)
Предохранители высоковольтные ПКТ (29 товаров)
Разъединители (16 товаров)
Рубильники ВР32 врубные (26 товаров)
Рубильники ВР32 перекидные (22 товара)
Рубильники модульные реверсивные РМВ, ОТ (14 товаров)
Рубильники модульные РМ, ОТ (15 товаров)
Рубильники РКН (12 товаров)
Рубильники РПБ (8 товаров)
Рубильники РПС (8 товаров)
Шинные выключатели-разъединители с функцией защиты ШПВР - для установки на систему шин 60мм (4 товара)
− +

Технические характеристики Основание для подключения ППВР 00 к шинам с межцентр. расст. 185 мм TDM:

Характеристика Значение
Штрихкод: 4690259151316
Кратность упаковки: 1
Код класса ETIM: EC001660
Бренд: TDM ELECTRIC
Страна происхождения: КИТАЙ
Вес Нетто: 0.535
Гарантия производителя: 5 лет

Конструкция:

  • Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок; Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию. Нижнего защитного экрана контактов.

Материалы:

  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
  • Предотвращает ее окисление в процессе эксплуатации

Назначение:

  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
  • Включения/отключения нагрузки (с видимым разрывом).

Преимущества:

  • Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов.
  • Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016)
  • Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
  • Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели.

Применение:

  • ППВР заложены в проектах множества типовых сборок, из которых самыми распространенными являются шкафы низкого напряжения (ШНН).

Упаковка:

  • ППВР 00/100-6 3П 160A по 8 шт. ППВР 1/185-6 3П 250A по 2 шт. ППВР 1/185-1 3П 250A по 2 шт. ППВР 2/185-6 3П 400A по 2 шт. ППВР 2/185-1 3П 400A по 2 шт. ППВР 3/185-6 3П 630A по 2 шт. ППВР 3/185-1 3П 630A по 2 шт.

Технические данные:

Характеристика Значение
Диапазон рабочих температур, °С: от -60 до +50
Категории применения, переменный ток (AC): ППВР 00 AC-22 B (690 В) ППВР 1 AC-23 B (500 В) AC-22 B (690 В) AC-21 B (690 В) ППВР 2 AC-23 B (500 В) AC-22 B (690 В) AC-21 B (690 В) ППВР 3 AC-23 B (500 В) AC-22 B (690 В) AC-21 B (690 В)
Климатическое исполнение: УХЛ3
Количество полюсов: 3 (ПВР 3П)
Крепление проводников: ППВР 00 - болт М8 ППВР 1 - болт М12 ППВР 2 - болт М12 ППВР 3 - болт М12
Максимально допустимый ток ток короткого замыкания с предохранителями: ППВР 00 - 50 ППВР 1 - 100 ППВР 2 - 100 ППВР 3 - 100
Максимальное импульсное напряжение Uimp: ППВР 00 - 8 ППВР 1 - 12 ППВР 2 - 12 ППВР 3 - 12
Максимальное номинальное напряжение Ue: 690
Механическая износостойкость, циклов В-О, не менее: ППВР 00 1600 ППВР 1 1600 ППВР 2 800 ППВР 3 800
Мощность рассеивания предохранителя на 1 фазу: ППВР 00 12 ППВР 1 12 ППВР 2 12 ППВР 3 12
Номинальная частота: 50
Номинальное напряжение изоляции Ui: 1000
Номинальный тепловой ток Ith: ППВР 00 - 160; ППВР 1 -250; ППВР 2 -400; ППВР 3 - 630
Сечение подключаемых проводников: ППВР 00 - 70 ППВР 1 - 240 ППВР 2 - 240 ППВР 3 - 240
Степень защиты: IP30
Тип (габарит) плавкой вставки: ППВР 00 ППНН-33 (NH00) ППВР 1 ППНН-35 (NH1) ППВР 2 ППНН-37 (NH2) ППВР 3 ППНН-39 (NH3)
