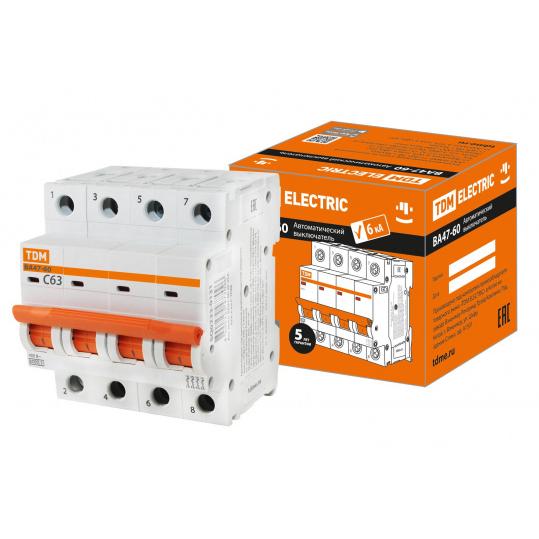

Авт. выкл. ВА47-60 4Р 63А 6кА х-ка С TDM
Авт. выкл. ВА47-60 4Р 63А 6кА х-ка С TDM

Авт. выкл. ВА47-60 4Р 63А 6кА х-ка С TDM

Цена: 968.31 руб.

Краткие характеристики:

Артикул: SQ0223-0131
Производитель: TDM
Класс ETIM: EC000042
Номинальный ток (А): 63
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 1
Кол-во полюсов: 4
Под-категории:
Автоматические выключатели ВА47-63 - характеристика "B" 4.5 кА TDM (12 товаров)
Автоматические выключатели ВА47-60DC TDM (25 товаров)
Автоматические выключатели ВА47-29 - характеристика "С" 4.5 кА TDM (67 товаров)
Автоматические выключатели ВА47-60 6 кА TDM (57 товаров)
Автоматические выключатели ВА47-63 - характеристика "C" 4,5 кА TDM (36 товаров)
Автоматические выключатели ВА47-100 - характеристика "C" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "C" 15 кА TDM (48 товаров)
Автоматические выключатели промышленные ВА87 TDM (25 товаров)
Автоматические выключатели промышленные ВА88 TDM (43 товара)
Автоматические выключатели ВА60-26 - компакт TDM (6 товаров)
Автоматические выключатели ВА47-100 - характеристика "D" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "D" 15 кА TDM (43 товара)
Автоматические выключатели ВА47-29 - характеристика "B" 4.5 кА TDM (84 товара)
Автоматические выключатели ВА47-29 - характеристика "D" 4,5 кА TDM (64 товара)
− +

Технические характеристики Авт. выкл. ВА47-60 4Р 63А 6кА х-ка С TDM:

Характеристика Значение
Штрихкод: 4690259477171
Кратность упаковки: 1
Код класса ETIM: EC000042
Бренд: TDM ELECTRIC
Серия: ВА47-60
Страна происхождения: КИТАЙ
Вес Нетто: 0.376
Номинальное импульсное выдерживаемое напряжение Uimp: 4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*): 6
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*): 6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*): 6
Возможна дополнит. комплектация: Да
Глубина установочная (встраив.): 75
Категория перенапряжения: 3
Класс токоограничения: 3
Количество защищенных полюсов: 4
Модульная ширина (общ. кол-во модульных расстояний): 4
Номин. (расчетное) напряжение: 230 - 400
Номин. напряжение изоляции Ui: 4
Номин. отключающая способность по EN 60898: 6
Номин. ток: 63
Общ. количество полюсов: 4
Одновременное отключение нейтрали (N): Да
Подходит для скрытого монтажа (заподлицо): Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода: 1,5 - 25
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 1,5 - 25
Рабочая температура окружающей среды: -40 - 50
Степень загрязнения: 3
Степень защиты (IP): IP20
Тип напряжения: AC (перемен.)
Характеристика срабатывания (кривая тока): C
Частота: 50

Материалы:

  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Корпус и детали выполнены из пластика, не поддерживающего горение.

Назначение:

  • Оперативное включение и выключение электрических цепей
  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.

Преимущества:

  • Высокое токоограничение, ток при коротком замыкании не достигает своей максимальной величины, тем самым меньше нагревается электропроводка в момент КЗ, при сравнении с выключателями с отключающей способностью 4,5 кА
  • Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
  • На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
  • Выключатели ВА47-60 имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Высокая отключающая способность – 6 000 А
  • Дополнительные аксессуары к серии ВА47-60: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители

Применение:

  • Вводно-распределительные устройства жилых и общественных зданий.

Технические данные:

Характеристика Значение
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: 1,13In: tср≥1 часа – без расцепления 1,45In: tср<1 часа – расцепление 2,55In: 1 c32 A) – расцепление
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: B: (3–5 In) C: (5–10 In) D: (10–14 In)
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4
Максимальное сечение провода, присоединяемое к контактным зажимам: 25
Масса 1 полюса, не более: 0,092
Механическая износостойкость, циклов В-О, не менее: 20000
Наличие драгметаллов: серебро, г/полюс: 0,15 (до 25 А); 0,22 (25–63 A)
Наличие защиты от сверхтоков в полюсах: во всех полюсах
Номинальная отключающая способность Inc, A: 6000
Номинальная предельная отключающая способность: 6 кА
Номинальная частота: 50
Номинальное рабочее напряжение переменного тока Uе, В: 400
Номинальное рабочее напряжение переменного тока Uе, В: 230/400 (1-полюсные)
Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B: 48
Номинальный ток In: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 10; 16; 20; 25; 32; 40; 50; 63
Режим работы: продолжительный
Степень защиты по ГОСТ 14254-96: IP20
Характеристика срабатывания от сверхтоков, тип: B; C; D
Число полюсов: 1, 2, 3, 4
Электрическая изноcoстойкость, циклов B-О, не менее: 6000
