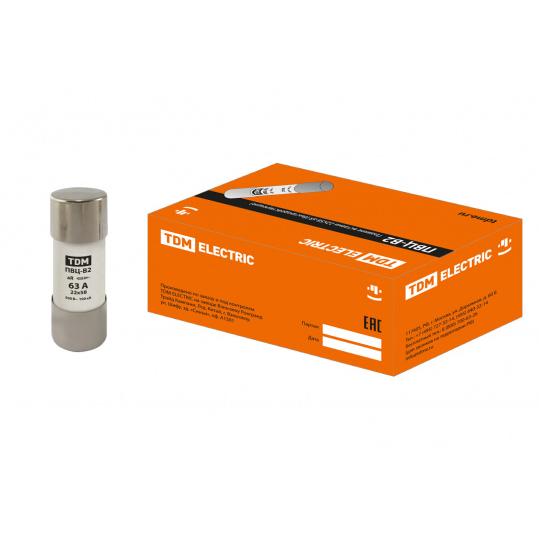

Плавкая вставка ПВЦ-B2 22х58 aR (быстродействующая) 63А TDM
Плавкая вставка ПВЦ-B2 22х58 aR (быстродействующая) 63А TDM

Плавкая вставка ПВЦ-B2 22х58 aR (быстродействующая) 63А TDM

Цена: 247.96 руб.

Краткие характеристики:

Артикул: SQ0729-0060
Производитель: TDM
Класс ETIM: EC002704
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 5
Под-категории:
Вставка плавкая ПН2 (17 товаров)
Вставка плавкая ППН33 (габарит 00) (58 товаров)
Вставка плавкая ППН35 (габарит 1) (18 товаров)
Вставка плавкая ППН37 (габарит 2) (27 товаров)
Вставка плавкая ППН39 (габарит 3) (22 товара)
Держатели для плавких вставок ДПВ на DIN-рейку- габариты (10х38) (14х51) (22х58) (9 товаров)
Контактные основы для вставок плавких (13 товаров)
Плавкие вставки ПВЦ 10x38 aR (быстродействующие) (TDM) (9 товаров)
Плавкие вставки ПВЦ 10x38 gG (общего назначения) (TDM) (11 товаров)
Плавкие вставки ПВЦ 14x51 aR (быстродействующие) (TDM) (7 товаров)
Плавкие вставки ПВЦ 14x51 gG (общего назначения) (TDM) (11 товаров)
Плавкие вставки ПВЦ 22x58 aR (быстродействующие) (TDM) (9 товаров)
Плавкие вставки ПВЦ 22x58 gG (общего назначения) (TDM) (15 товаров)
− +

Технические характеристики Плавкая вставка ПВЦ-B2 22х58 aR (быстродействующая) 63А TDM:

Характеристика Значение
Штрихкод: 4690259141676
Кратность упаковки: 5
Код класса ETIM: EC002704
Бренд: TDM ELECTRIC
Страна происхождения: КИТАЙ
Вес Нетто: 0.056
Гарантия производителя: 5 лет
Категория применения (класс эксплуатации): aR (для защиты полупроводник. приборов от КЗ)
Номин. ток: 63
Номинальное напряжение: Перемен. (AC) 500/600 В
Размер: 22х58 мм
С бойком: Нет

Конструкция:

  • Предохранители быстро реагируют на внезапное повышение температуры и обладают высокой способностью к отсечке токов КЗ.
  • Повреждение устройств не происходит.
  • Для замены плавких вставок в держателях нет необходимости демонтировать устройство.

Материалы:

  • Контактная группа держателя плавких вставок выполнена из электротехнической меди.
  • что предотвращает их окисление в процессе эксплуатации.
  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Назначение:

  • (в т. ч. и с большими пусковыми токами – двигатели и т. д.) от перегрузок и коротких замыканий.

Преимущества:

  • Обеспечение видимого разрыва для проведения работ на линии.
  • позволяет быстро среагировать на внештатную ситуацию.
  • которые в случае срабатывания плавкой вставки указывают на устройство, где произошло срабатывание.
  • полной защиты (gG) – защита как от токов КЗ, так и от токов перегрузки; быстродействующих (aR) – защита полупроводниковых приборов от токов короткого замыкания (для включения непосредственно в цепь силового электрода защищаемого диода, тиристора, транзистора).
  • с высокой номинальной отключающей способностью 100 кА.
  • стоимость новой плавкой вставки гораздо ниже автоматического выключателя.

Применение:

  • Вводно-распределительные устройства (ВРУ).
  • Шкафы и щиты управления.

Упаковка:

  • Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
  • ДПВ 10х38 1П по 12 шт. ДПВ 10х38 2П по 6 шт. ДПВ 10х38 3П по 4 шт. ДПВ 14х51 1П по 6 шт. ДПВ 14х51 2П по 3 шт. ДПВ 14х51 3П по 2 шт. ДПВ 22х58 1П по 6 шт. ДПВ 22х58 2П по 3 шт. ДПВ 22х58 3П по 2 шт. ПВЦ 10x38 по 20 шт. ПВЦ 14х51 по 10 шт. ПВЦ 22х58 по 5 шт.

Технические данные:

Характеристика Значение
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4
Количество полюсов: 1, 2, 3
Крепление: DIN-рейка 35 мм
Максимальное сечение проводников, присоединяемых к зажимам: ДПВ габарит 10Х38: 1,5-25
Максимальное сечение проводников, присоединяемых к зажимам: ДПВ габарит 14Х51: 1,5-35
Максимальное сечение проводников, присоединяемых к зажимам: ДПВ габарит 22Х58: 4-50
Номинальное напряжение DС: 400
Номинальное напряжение АС: 660
Номинальное напряжение изоляции: 660
Номинальный ток: ДПВ габарит 14Х51: 63
Номинальный ток: ДПВ габарит 10Х38: 32
Номинальный ток: ДПВ габарит 22Х58: 125
Соответствие стандартам: IEC 60269-3 ТР ТС 004/2011
Степень защиты по ГОСТ 14254-96: IP20
