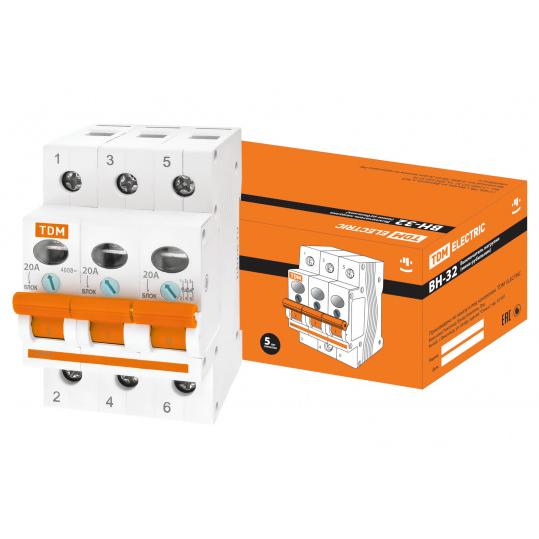

Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A TDM
Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A TDM

Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A TDM

Цена: 461.53 руб.

Краткие характеристики:

Артикул: SQ0211-0022
Производитель: TDM
Класс ETIM: EC001545
Номинальный ток (А): 20
Базовая единица: шт.
Напряжение (В): 400
Кол-во в упаковке (шт., м.): 4
Кол-во полюсов: 3
Степень защиты (IP): 20
− +

Технические характеристики Выключатель нагрузки (мини-рубильник) ВН-32 3P 20A TDM:

Характеристика Значение
Штрихкод: 4690259078804
Кратность упаковки: 4
Код класса ETIM: EC001545
Бренд: TDM ELECTRIC
Серия: ВН-32
Страна происхождения: КИТАЙ
Вес Нетто: 0.23
Глубина установочная (встраив.): 76
Количество нормально замкнутых (НЗ, NC, р) контактов: 0
Количество нормально разомкнутых (НО, NO, з) контактов: 0
Количество переключающих (перекидных) контактов: 1
Количество позиций переключения (положений): 2
Количество полюсов: 3
Мин. уровень напряжения: 400
Модульная ширина (общ. кол-во модульных расстояний): 3
Номин. (расчетное) напряжение: 230 - 400
Номин. отключающая способность: 0
Номин. ток: 20
Отключающая способность при коротком замыкании (Icw): 0
Принудительное разделение (согл. DIN VDE 0113): Да
С нейтральным 0-положением (ОТКЛ): Да
С сигнальной лампой (индикатором): Нет
Степень защиты (IP): IP20
Тип лампы: Не применимо
Тип напряжения: AC (перемен.)
Функция переключения: Выключатель-разъединитель нагрузки
Цвет купола/колпачка: Не применимо
Цоколь лампы: Не применимо

Конструкция:

  • позволяет усилить конструкцию аппарата и предотвратить его распирание при затягивании клеммных винтов.
  • защищает аппарат от случайных включений при проведении работ на линии.

Материалы:

  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Назначение:

  • Частое оперативное включение и выключение электрической цепи.
  • Проведение тока в нормальном режиме.

Преимущества:

  • Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
  • («видимый разрыв») для проведения работ на линии.
  • Защелка на DIN-рейку с фиксацией упрощает монтаж и демонтаж аппарата.
  • Клеммные зажимы автомата промаркированы, что позволяет избежать ошибок при монтаже.

Применение:

  • Вводно-распределительные устройства для жилых и общественных зданий.

Упаковка:

  • Руководство по эксплуатации - 1 шт. на групповую упаковку Паспорт - 1 шт. на групповую упаковку
  • ВН-32 1P по 12 шт. ВН-32 2P по 6 шт. ВН-32 3P по 4 шт. ВН-32 4P по 3 шт.

Технические данные:

Характеристика Значение
Диапазон рабочих температур, °С: от –40 до +50
Категория применения: АС22 В
Максимальное сечение проводников, присоединяемых к зажимам: 35 – для многожильного проводника, 50 – для одножильного
Масса 1 полюса: 0,13
Механическая износостойкость, циклов В-О, не менее: 30000
Момент затяжки, Н*м: 3,5
Наличие драгоценных металлов (серебро), г/полюс: от 0,1 до 0,4
Номинальное напряжение частотой 50 Гц: 230 / 400
Номинальный рабочий ток при 1=1с: 15 ln
Номинальный ток: 16; 20; 25; 32; 40; 50; 63; 80; 100; 125
Соответствуют стандартам: ГОСТ Р 50030.3-99
Степень защиты выключателя: IP20
Условия эксплуатации: УХЛ4
Число полюсов: 1, 2, 3, 4
Электрическая износостойкость, циклов В-О, не менее: 10000
