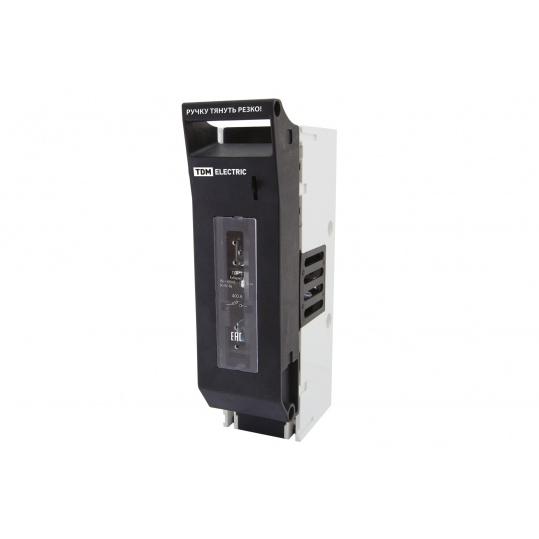

Выключатель-разъединитель с функцией защиты ПВР 2 1П 400A TDM
Выключатель-разъединитель с функцией защиты ПВР 2 1П 400A TDM

Выключатель-разъединитель с функцией защиты ПВР 2 1П 400A TDM

Цена: 2 996.90 руб.

Краткие характеристики:

Артикул: SQ0726-0103
Производитель: TDM
Класс ETIM: EC001040
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 3
Под-категории:
Аксессуары для ПВР, ШПВР, ППВР (3 товара)
Вставки плавкие (предохранители) (226 товаров)
Выключатели нагрузки (рубильники) в корпусе ВНК (24 товара)
Выключатели нагрузки (рубильники) в корпусе ВНК 1Р (7 товаров)
Выключатели нагрузки (рубильники) реверсивные в корпусе ВНК (23 товара)
Выключатели нагрузки модульные (рубильники) ВН, Е-200 (82 товара)
Выключатели-разъединители с функцией защиты ПВР - на монтажную панель (8 товаров)
Держатели для плавких вставок ДПВ 5х20 (3 товара)
Дополнительное оборудование к рубильникам (2 товара)
Переключатели трехпозиционные модульные МП-63 (21 товар)
Плавкие вставки 5х20 ВПБ6/H520Б (быстродействующие) (18 товаров)
Плавкие вставки 5х20 ВПТ6/H520Т (замедленное срабатывание) (18 товаров)
Планочные выключатели-разъединители с функцией защиты ППВР - установка на систему шин 185мм (7 товаров)
Предохранители автоматические резьбовые ПАР (4 товара)
Предохранители высоковольтные ПКТ (29 товаров)
Разъединители (16 товаров)
Рубильники ВР32 врубные (26 товаров)
Рубильники ВР32 перекидные (22 товара)
Рубильники модульные реверсивные РМВ, ОТ (14 товаров)
Рубильники модульные РМ, ОТ (15 товаров)
Рубильники РКН (12 товаров)
Рубильники РПБ (8 товаров)
Рубильники РПС (8 товаров)
Шинные выключатели-разъединители с функцией защиты ШПВР - для установки на систему шин 60мм (4 товара)
− +

Технические характеристики Выключатель-разъединитель с функцией защиты ПВР 2 1П 400A TDM:

Характеристика Значение
Штрихкод: 4690259415142
Кратность упаковки: 3
Код класса ETIM: EC001040
Бренд: TDM ELECTRIC
Страна происхождения: КИТАЙ
Вес Нетто: 1.3

Конструкция:

  • трехполюсного основания, оснащенного зажимами для плавких вставок; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок.

Материалы:

  • Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
  • Предотвращает ее окисление в процессе эксплуатации

Назначение:

  • Для включения/отключения нагрузки (с видимым разрывом цепи).
  • Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.

Преимущества:

  • Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной коммутацией всех полюсов.
  • Механическая прочность изделия - до 1600 циклов включения/выключения.
  • В отличии от простых держателей плавких вставок обеспечивается защита от прикосновения к токоведущим частям.
  • Возможность контроля напряжения щупом через отверстия на лицевой панели.
  • (рекомендуется использовать соответствующие плавкие вставки ППНН производства TDM ELECTRIC).
  • Широкий выбор номиналов плавких вставок позволяет не менять устройство при изменении потребления мощности.

Применение:

  • Оборудование трансформаторных подстанций (КСО, ЩО).
  • Шкафы и ящики управления.
  • Шкафы и пункты распределительные (ШРС, ШР, ПР).
  • Вводно-распределительные устройства (ВРУ).

Упаковка:

  • Выключатель-разъединитель с функцией защиты ПВР 00 3П по 8 шт. Выключатель-разъединитель с функцией защиты ПВР 1 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 2 3П по 4 шт. Выключатель-разъединитель с функцией защиты ПВР 3 3П по 4 шт.

Технические данные:

Характеристика Значение
Диапазон рабочих температур, °С: от -60 до +50
Категории применения, переменный ток (AC): ПВР 00 AC-23 B (400 В) AC-23 B (500 В, 125 A) AC-22 B (690 В) AC-21 B (690 В) ПВР 1 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В) ПВР 2 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В) ПВР 3 AC-23 B (400 В) AC-22 B (690 В) AC-21 B (690 В)
Категории применения, постоянный ток (DC): ПВР 00 DC-21 B 160 A/440 В DC-22 B 125 A/440 В DC-22 B 160 A/220 В ПВР 1 DC-22 B 250 A/440 В DC-23 B 250 A/440 В DC-22 B 250 A/220 В DC-23 B 250 A/220 В ПВР 2 DC-22 B 400 A/440 В DC-23 B 400 A/220 В DC-22 B 400 A/220 В DC-23 B 400 A/220 В ПВР 3 DC-22 B 630 A/440 В DC-23 B 630 A/440 В DC-22 B 630 A/220 В DC-23 B 630 A/220 В
Климатическое исполнение: УХЛ3
Количество полюсов: 3 (ПВР 3П)
Количество полюсов: 1 (ПВР 1П)
Крепление шин и проводников: ПВР 00 болт M8 ПВР 1 болт M10 ПВР 2 болт M10 ПВР 3 болт M12
Максимально допустимый ток ток короткого замыкания с предохранителями: 50
Максимальное импульсное напряжение Uimp: 6
Максимальное номинальное напряжение Ue: 690
Механическая износостойкость, циклов В-О, не менее: ПВР 00 1600 ПВР 1 1600 ПВР 2 800 ПВР 3 800
Мощность рассеивания предохранителя на 1 фазу: ПВР 00 12 ПВР 1 23 ПВР 2 34 ПВР 3 48
Наличие дугогасительных камер: ПВР 00 нет ПВР 1 есть ПВР 2 есть ПВР 3 есть
Номинальная частота: 50
Номинальное напряжение изоляции Ui: 800
Номинальный тепловой ток Ith: ПВР 00 - 160; ПВР 1 -250; ПВР 2 -400; ПВР 3 - 630
Сечение подключаемых проводников: ПВР 00 70 ПВР 1 120 ПВР 2 240 ПВР 3 240
Степень защиты: IP30
Тип (габарит) плавкой вставки: ПВР 00 ППНН-33 (NH00) ПВР 1 ППНН-35 (NH1) ПВР 2 ППНН-37 (NH2) ПВР 3 ППНН-39 (NH3)
