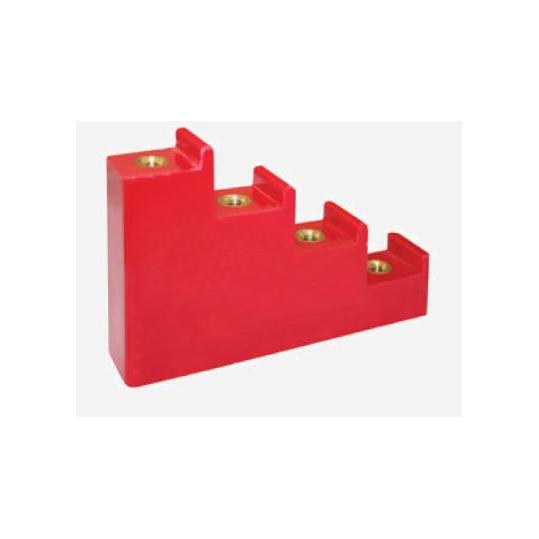

Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM
Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM

Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM

Цена: 402.15 руб.

Скидки на покупку:

от 5 000 руб - 7% = 374 руб.
от 10 000 руб - 15% = 341.83 руб.

Краткие характеристики:

Артикул: SQ0807-0015
Производитель: TDM
Класс ETIM: EC001166
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 2
Исполнение: Шинный
Размер: 4х40мм
Под-категории:
Кабельные вводы мембранные RAL9005 IP54 серии КВМ (3 товара)
Изоляторы опорные (11 товаров)
Кабельные ввод-сальники латунные (8 товаров)
Шины нулевые никелированные (34 товара)
Автоматические выключатели пуска и защиты электродвигателей (81 товар)
DIN-рейки и ограничители (27 товаров)
Заглушки для вырезов в шкафах и пластиковых боксах (8 товаров)
Кабельные вводы мембранные RAL7035 IP65 серии КВМ (6 товаров)
Заземление и комплектующие (0 товаров)
Замки для электрощитового оборудования (18 товаров)
Знаки электробезопасности (76 товаров)
Изоляторы силовые (55 товаров)
Кабель-канал перфорированный (13 товаров)
Кабельные вводы (сальники) (5 товаров)
Крышки защитные для вырезов в шкафах IP67 (7 товаров)
Ленты спиральные монтажные пластиковые ЛСМ (7 товаров)
Металлокорпуса - аксессуары для ВРУ (53 товара)
Микроклеммы модульные МКМ (13 товаров)
Сальники IP54 серии PG, PGL (25 товаров)
Сальники IP68 серии MG, MG LX (24 товара)
Светильники внутреннего освещения шкафов СВОШ (3 товара)
Система контроля и управления климатом шкафов - Вентиляторы (23 товара)
Система контроля и управления климатом шкафов - Обогреватели (16 товаров)
Система контроля и управления климатом шкафов - Термостаты и гигрометры (10 товаров)
Система наборных шинодержателей НШД (14 товаров)
Шины в корпусе (кросс-модули) (25 товаров)
Шины нулевые, изоляторы, шины в изоляторе (141 товар)
Шины силовые и шинные терминалы (69 товаров)
Шины соединительные и аксессуары (29 товаров)
− +

Технические характеристики Изолятор SM "Лесенка" 600А 12кВ 4х40мм TDM:

Характеристика Значение
Штрихкод: 4690259123542
Кратность упаковки: 2
Код класса ETIM: EC001166
Бренд: TDM ELECTRIC
Серия: Лесенка
Страна происхождения: КИТАЙ
Вес Нетто: 0.75
Количество полюсов: 4
Макс. номин. ток: 0,01
Метрический размер болта (М..): 10
Расстояние между шинами: 45

Конструкция:

  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

Материалы:

  • Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Назначение:

  • Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Преимущества:

  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.
  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.

Применение:

  • Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.

Упаковка:

  • Изолятор SM "Лесенка" 300А 6кВ 4х20мм по 2 шт. Изолятор SM "Лесенка" 450А 9кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 600А 12кВ 4х40мм по 2 шт. Изолятор SM "Лесенка" 700А 15кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 900А 18кВ 4х40мм по 2 шт.

Технические данные:

Характеристика Значение
Впитывание влаги, мг: менее 20
Диэлектрические потери: менее 0,015%
Изменение формы: при давлении 1,8 мПа и температура не ниже 250 °С
Плотность материала, г/см: 1,75-1,95
Прочность на изгиб, мПа: более 123
Ударная вязкость, кДж/м2: более 25
Уровень горючести: абсолютно негорючий
Усадка: менее 15%
Электрическое сопротивление: 1х1012
