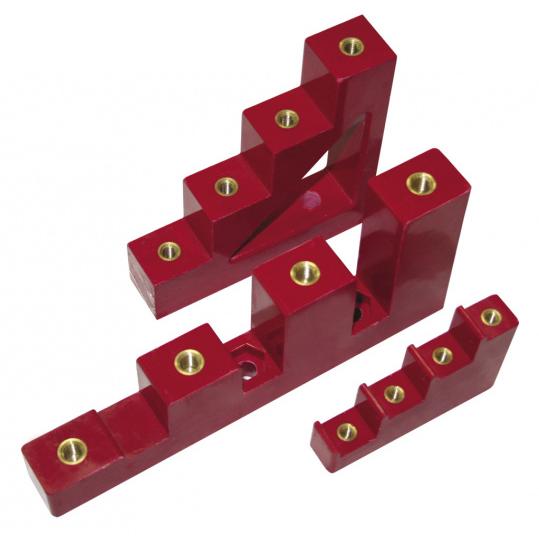

Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM
Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM

Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM

Цена: 351.01 руб.

Скидки на покупку:

от 20 000 руб - 7% = 326.44 руб.
от 50 000 руб - 15% = 298.36 руб.

Краткие характеристики:

Артикул: SQ0807-0016
Производитель: TDM
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 2
Исполнение: Шинный
Размер: 4х30мм
− +

Технические характеристики Изолятор SM "Лесенка" 700А 15кВ 4х30мм TDM:

Характеристика Значение
Штрихкод: 4690259123566
Кратность упаковки: 2
Код класса ETIM: EC001166
Бренд: TDM ELECTRIC
Страна происхождения: КИТАЙ
Вес Нетто: 0.75
Гарантия производителя: 5 лет
Количество полюсов: 4
Макс. номин. ток: 700
Метрический размер болта (М..): 0
Расстояние между шинами: 0

Конструкция:

  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).

Материалы:

  • Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Назначение:

  • Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Преимущества:

  • Материал корпуса изолятора не подвержен старению, обладает удельной прочностью, сравнимой со сталью, не горюч и ударопрочен.
  • Возможность крепления шин большой длины с одинаковым межфазным расстоянием без дополнительного выравнивания.

Применение:

  • Изоляторы шинные «Лесенка» используются при сборке НКУ различного назначения.

Упаковка:

  • Изолятор SM "Лесенка" 300А 6кВ 4х20мм по 2 шт. Изолятор SM "Лесенка" 450А 9кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 600А 12кВ 4х40мм по 2 шт. Изолятор SM "Лесенка" 700А 15кВ 4х30мм по 2 шт. Изолятор SM "Лесенка" 900А 18кВ 4х40мм по 2 шт.

Технические данные:

Характеристика Значение
Впитывание влаги, мг: менее 20
Диэлектрические потери: менее 0,015%
Изменение формы: при давлении 1,8 мПа и температура не ниже 250 °С
Плотность материала, г/см: 1,75-1,95
Прочность на изгиб, мПа: более 123
Ударная вязкость, кДж/м2: более 25
Уровень горючести: абсолютно негорючий
Усадка: менее 15%
Электрическое сопротивление: 1х1012
