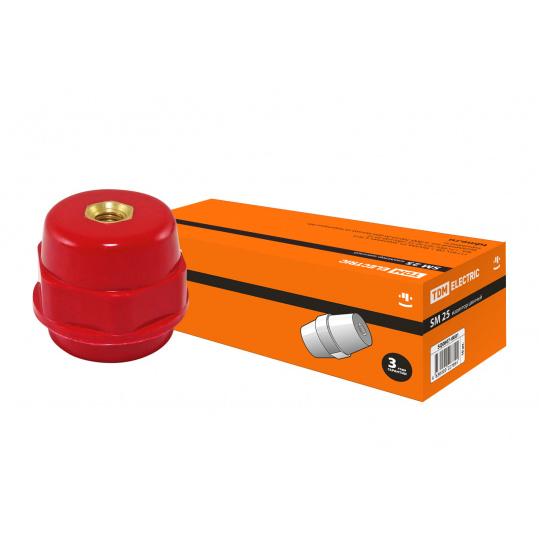

Изолятор SM25 силовой Н25хD27хМ6мм TDM
Изолятор SM25 силовой Н25хD27хМ6мм TDM

Изолятор SM25 силовой Н25хD27хМ6мм TDM

Цена: 32.60 руб.

Краткие характеристики:

Артикул: SQ0807-0001
Производитель: TDM
Класс ETIM: EC002357
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 10
Размер: Н25хD27хМ6мм
Под-категории:
Кабельные вводы мембранные RAL9005 IP54 серии КВМ (3 товара)
Изоляторы опорные (11 товаров)
Кабельные ввод-сальники латунные (8 товаров)
Шины нулевые никелированные (34 товара)
DIN-рейки и ограничители (27 товаров)
Заглушки для вырезов в шкафах и пластиковых боксах (8 товаров)
Кабельные вводы мембранные RAL7035 IP65 серии КВМ (6 товаров)
Заземление и комплектующие (0 товаров)
Замки для электрощитового оборудования (18 товаров)
Знаки электробезопасности (76 товаров)
Изоляторы силовые (55 товаров)
Кабель-канал перфорированный (13 товаров)
Кабельные вводы (сальники) (5 товаров)
Крышки защитные для вырезов в шкафах IP67 (7 товаров)
Ленты спиральные монтажные пластиковые ЛСМ (7 товаров)
Металлокорпуса - аксессуары для ВРУ (53 товара)
Микроклеммы модульные МКМ (13 товаров)
Сальники IP54 серии PG, PGL (25 товаров)
Сальники IP68 серии MG, MG LX (24 товара)
Светильники внутреннего освещения шкафов СВОШ (4 товара)
Система контроля и управления климатом шкафов - Вентиляторы (23 товара)
Система контроля и управления климатом шкафов - Обогреватели (16 товаров)
Система контроля и управления климатом шкафов - Термостаты и гигрометры (10 товаров)
Система наборных шинодержателей НШД (14 товаров)
Шины в корпусе (кросс-модули) (25 товаров)
Шины нулевые, изоляторы, шины в изоляторе (141 товар)
Шины силовые и шинные терминалы (69 товаров)
Шины соединительные и аксессуары (29 товаров)
− +

Технические характеристики Изолятор SM25 силовой Н25хD27хМ6мм TDM:

Характеристика Значение
Штрихкод: 4630000227884
Кратность упаковки: 10
Код класса ETIM: EC002357
Бренд: TDM ELECTRIC
Серия: SM
Страна происхождения: КИТАЙ
Вес Нетто: 0.031
Длина: 25
Метрический размер болта (М..): 6
Наруж. диаметр: 30

Конструкция:

  • Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
  • Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина.
  • Каждая шина устанавливается минимум на двух изоляторах (на концах шины).
  • В комплекте с болтом идет шайба Гровера, которая предотвращает самоотвинчивание болта.

Материалы:

  • Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite).
  • В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.

Назначение:

  • Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.

Преимущества:

  • У изоляторов SQ0807-0043;0044;0045;0046 увеличен диаметр болта крепления плоских шин, за счет чего возросла механическая сила на изгиб до 10 кН.
  • Абсолютная негорючесть изоляторов.
  • Могут устанавливаться как в горизонтальном, так и в вертикальном положении.
  • Закрытое дном гильзы обеспечивает надежную фиксацию болта.

Применение:

  • Изоляторы SM используются при сборке НКУ различного назначения.

Упаковка:

  • SM25 силовой Н25хD27хМ6мм по 10 шт. SM30 силовой Н30хD27хМ6мм по 10 шт. SM35 силовой H35xD32xM8мм по 10 шт. SM40 силовой Н40хD40хМ8мм по 10 шт. SM51 силовой H51xD35xM8мм по 10 шт. SM76 силовой H76xD50xM10мм по 10 шт. SM25 силовой Н25хD27хМ6мм с болтом по 10 шт. SM30 силовой Н30хD27хМ6мм с болтом по 10 шт. SM35 силовой H35xD32xM8мм с болтом по 10 шт. SM40 силовой Н40хD40хМ8мм с болтом по 10 шт. SM51 силовой H51xD35xM8мм с болтом по 10 шт. SM76 силовой H76xD50xM10мм с болтом по 10 шт.

Технические данные:

Характеристика Значение
Впитывание влаги, мг: менее 20
Плотность материала, г/см: 1,75-1,95
Прочность на изгиб, мПа: более 123
Ударная вязкость, кДж/м2: более 25
Усадка: менее 15%
Электрическое сопротивление: 1х1012
