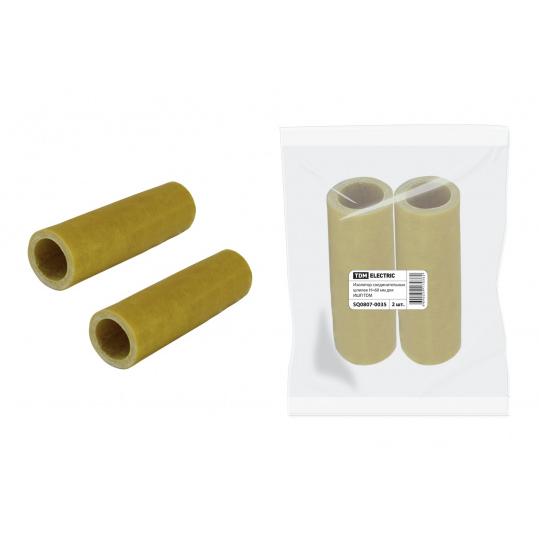

Изолятор соединительных шпилек H=60 мм для ИШП TDM (2 шт.)
Изолятор соединительных шпилек H=60 мм для ИШП TDM (2 шт.)

Изолятор соединительных шпилек H=60 мм для ИШП TDM (2 шт.)

Цена: 101.13 руб.

Краткие характеристики:

Артикул: SQ0807-0035
Производитель: TDM
Класс ETIM: EC002357
Базовая единица: упак (2 шт)
Кол-во в упаковке (шт., м.): 1
Размер: 60
Под-категории:
Кабельные вводы мембранные RAL9005 IP54 серии КВМ (3 товара)
Изоляторы опорные (11 товаров)
Кабельные ввод-сальники латунные (8 товаров)
Шины нулевые никелированные (34 товара)
DIN-рейки и ограничители (27 товаров)
Заглушки для вырезов в шкафах и пластиковых боксах (8 товаров)
Кабельные вводы мембранные RAL7035 IP65 серии КВМ (6 товаров)
Заземление и комплектующие (0 товаров)
Замки для электрощитового оборудования (18 товаров)
Знаки электробезопасности (76 товаров)
Изоляторы силовые (55 товаров)
Кабель-канал перфорированный (13 товаров)
Кабельные вводы (сальники) (5 товаров)
Крышки защитные для вырезов в шкафах IP67 (7 товаров)
Ленты спиральные монтажные пластиковые ЛСМ (7 товаров)
Металлокорпуса - аксессуары для ВРУ (53 товара)
Микроклеммы модульные МКМ (13 товаров)
Сальники IP54 серии PG, PGL (25 товаров)
Сальники IP68 серии MG, MG LX (24 товара)
Светильники внутреннего освещения шкафов СВОШ (4 товара)
Система контроля и управления климатом шкафов - Вентиляторы (23 товара)
Система контроля и управления климатом шкафов - Обогреватели (16 товаров)
Система контроля и управления климатом шкафов - Термостаты и гигрометры (10 товаров)
Система наборных шинодержателей НШД (14 товаров)
Шины в корпусе (кросс-модули) (25 товаров)
Шины нулевые, изоляторы, шины в изоляторе (141 товар)
Шины силовые и шинные терминалы (69 товаров)
Шины соединительные и аксессуары (29 товаров)
− +

Технические характеристики Изолятор соединительных шпилек H=60 мм для ИШП TDM (2 шт.):

Характеристика Значение
Штрихкод: 4690259170362
Кратность упаковки: 1
Код класса ETIM: EC002357
Бренд: TDM ELECTRIC
Серия: ИШП
Страна происхождения: КИТАЙ
Вес Нетто: 0.031
Длина: 60
Наруж. диаметр: 18

Конструкция:

  • В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм.
  • Шины устанавливаются по шкафу минимум на двух парах изоляторов.
  • Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки.
  • Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.
  • Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек.

Материалы:

  • Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой.
  • Материал изоляторов – армированный стекловолокном полиэстр.

Назначение:

  • Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Преимущества:

  • Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы.
  • Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания.
  • Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

Применение:

  • Используются при сборке НКУ различного назначения.

Упаковка:

  • ИШП для шин 5 и 10 мм 180 мм по 2 шт. ИШП для шин 5 и 10 мм 270 мм по 2 шт. ИШП для шин 5 и 10 мм 370 мм по 2 шт. H=20 мм для ИШП по 2 шт. H=30 мм для ИШП по 2 шт. H=40 мм для ИШП по 2 шт. H=50 мм для ИШП по 2 шт. H=60 мм для ИШП по 2 шт. H=70 мм для ИШП по 2 шт. H=90 мм для ИШП по 2 шт. H=110 мм для ИШП по 2 шт. H=150 мм для ИШП по 2 шт. H=1000 мм для ИШП по 5 шт.

Технические данные:

Характеристика Значение
Впитывание влаги, мг: менее 20
Диэлектрические потери: менее 0,015%
Изменение формы: при давлении 1,8 мПа и температура не ниже 250 °С
Плотность материала, г/см: 1,75-1,95
Прочность на изгиб, мПа: более 123
Ударная вязкость, кДж/м2: более 25
Уровень горючести: абсолютно негорючий
Усадка: менее 15%
Электрическое сопротивление: 1х1012
