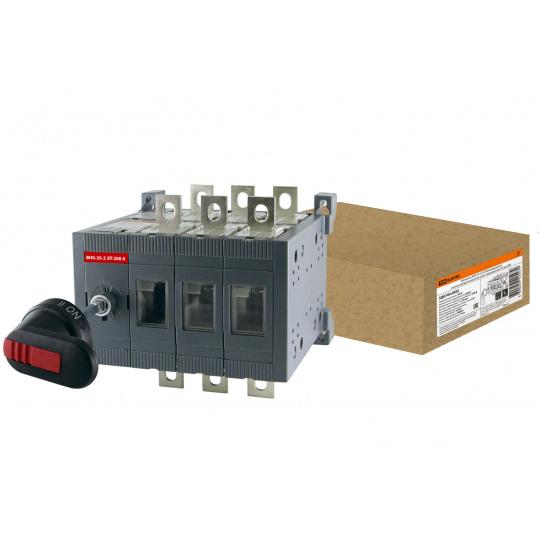

Рубильник ВНК-35-2 3П 200А реверсивный TDM
Цена: 11 445.77 руб.
Краткие характеристики:
Артикул: SQ0744-0502
Производитель: TDM
Класс ETIM: EC000216
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 1
Под-категории:
Аксессуары для ПВР, ШПВР, ППВР (3 товара)
Вставки плавкие (предохранители) (226 товаров)
Выключатели нагрузки (рубильники) в корпусе ВНК (24 товара)
Выключатели нагрузки (рубильники) в корпусе ВНК 1Р (7 товаров)
Выключатели нагрузки (рубильники) реверсивные в корпусе ВНК (23 товара)
Выключатели нагрузки модульные (рубильники) ВН, Е-200 (82 товара)
Выключатели-разъединители с функцией защиты ПВР - на монтажную панель (8 товаров)
Держатели для плавких вставок ДПВ 5х20 (3 товара)
Дополнительное оборудование к рубильникам (2 товара)
Переключатели трехпозиционные модульные МП-63 (21 товар)
Плавкие вставки 5х20 ВПБ6/H520Б (быстродействующие) (18 товаров)
Плавкие вставки 5х20 ВПТ6/H520Т (замедленное срабатывание) (18 товаров)
Планочные выключатели-разъединители с функцией защиты ППВР - установка на систему шин 185мм (7 товаров)
Предохранители автоматические резьбовые ПАР (4 товара)
Предохранители высоковольтные ПКТ (29 товаров)
Разъединители (16 товаров)
Рубильники ВР32 врубные (26 товаров)
Рубильники ВР32 перекидные (22 товара)
Рубильники модульные реверсивные РМВ, ОТ (14 товаров)
Рубильники модульные РМ, ОТ (15 товаров)
Рубильники РКН (12 товаров)
Рубильники РПБ (8 товаров)
Рубильники РПС (8 товаров)
Шинные выключатели-разъединители с функцией защиты ШПВР - для установки на систему шин 60мм (4 товара)
Аксессуары для ПВР, ШПВР, ППВР (3 товара)
Вставки плавкие (предохранители) (226 товаров)
Выключатели нагрузки (рубильники) в корпусе ВНК (24 товара)
Выключатели нагрузки (рубильники) в корпусе ВНК 1Р (7 товаров)
Выключатели нагрузки (рубильники) реверсивные в корпусе ВНК (23 товара)
Выключатели нагрузки модульные (рубильники) ВН, Е-200 (82 товара)
Выключатели-разъединители с функцией защиты ПВР - на монтажную панель (8 товаров)
Держатели для плавких вставок ДПВ 5х20 (3 товара)
Дополнительное оборудование к рубильникам (2 товара)
Переключатели трехпозиционные модульные МП-63 (21 товар)
Плавкие вставки 5х20 ВПБ6/H520Б (быстродействующие) (18 товаров)
Плавкие вставки 5х20 ВПТ6/H520Т (замедленное срабатывание) (18 товаров)
Планочные выключатели-разъединители с функцией защиты ППВР - установка на систему шин 185мм (7 товаров)
Предохранители автоматические резьбовые ПАР (4 товара)
Предохранители высоковольтные ПКТ (29 товаров)
Разъединители (16 товаров)
Рубильники ВР32 врубные (26 товаров)
Рубильники ВР32 перекидные (22 товара)
Рубильники модульные реверсивные РМВ, ОТ (14 товаров)
Рубильники модульные РМ, ОТ (15 товаров)
Рубильники РКН (12 товаров)
Рубильники РПБ (8 товаров)
Рубильники РПС (8 товаров)
Шинные выключатели-разъединители с функцией защиты ШПВР - для установки на систему шин 60мм (4 товара)
Технические характеристики Рубильник ВНК-35-2 3П 200А реверсивный TDM:
| Характеристика | Значение |
| Штрихкод: | 4690259425479 |
| Кратность упаковки: | 1 |
| Оттенок цвета производителя: | Серый |
| Код класса ETIM: | EC000216 |
| Бренд: | TDM ELECTRIC |
| Серия: | ВНК |
| Страна происхождения: | КИТАЙ |
| Вес Нетто: | 3.1 |
| Степень защиты (NEMA): | 1 |
| Номинальный постоянный ток при AC-23, 400 В: | 200 |
| Rated permanent current at AC-21, 400 V (*): | 200 |
| Switching power at 400 V (*): | 80 |
| Version as reversing switch (*): | Да |
| Высота корпуса: | 100 |
| Глубина: | 170 |
| Глубина корпуса: | 150 |
| Количество вспомогат. нормально разомкнутых (НО) контактов: | 3 |
| Количество выключателей/переключателей: | 1 |
| Количество полюсов: | 3 |
| Компактная версия выключателя-разъединителя: | Да |
| Конструкция прибора: | Комплектное устройство в корпусе |
| Макс. допустимое раб. напряжение Ue AC: | 690 |
| Моторный привод встроенный: | Нет |
| Моторный привод опционально: | Нет |
| Номин. кратковременно выдерживаемый ток Icw: | 8 |
| Номин. напряжение изоляции Ui: | 1 000 |
| Номин. продолжительный ток Iu: | 200 |
| Номин. раб. напряжение: | 375 - 400 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В: | 99 |
| Подходит для монтажа на передней стенке, 4 отверстия: | Да |
| Подходит для монтажа на шину: | Да |
| Подходит для напольного монтажа: | Нет |
| Подходит для промежуточного монтажа: | Да |
| Подходит для установки в распределит. щит: | Да |
| Подходит для фронтал. монтажа в центре: | Да |
| Подходит для фронтал. монтажа через 4 отверстия: | Нет |
| Пригоден в качестве главного выключателя: | Да |
| Пригоден в качестве предохранительного выключателя: | Нет |
| Пригоден в качестве сервисного выключателя: | Да |
| Пригоден в качестве устройства аварийной остановки: | Нет |
| Расцепитель напряжения опционально: | Нет |
| С блокировкой/запираемый (-ая): | Да |
| С защитой от ошибочных действий: | Нет |
| С осью-переходником: | Нет |
| Степень защиты (IP), передняя сторона: | IP30 |
| Тип подключения силовой электрич. цепи: | Болтовое соединение |
| Тип элемента управления: | Рукоятка поворот. короткая (узкий хват) |
| Условный номин. ток короткого замыкания Iq: | 8 |
| Цвет управляющего элемента: | Черный |
| Ширина: | 150 |
| Ширина корпуса: | 170 |
Технические данные:
| Характеристика | Значение |
| Вариант исполнения: | 1 - с установленной фронтальной рукояткой, 2 - с выносной фронтальной рукояткой |
| Диапазон рабочих температур, °С: | от -40 до +60 |
| Минимальное сечение медного проводника для обеспечения номинального рабочего тока: | 35 - 95 (160/200 А)/120 (250 А), 37 - 185 (315 А)/240 (400 А), 39 - 2х185 (630 А)/2х240 (800 А) |
| Наличие дугогасительных камер: | есть |
| Номинальная наибольшая включающая способность (пиковое значение Icm при Uе ≤ 1000 В): | 35 - 30 (160/200/250 А), 37 - 65 (315/400 А), 39 - 80 (630/800 А) |
| Номинальная отключающая способность при Ue=660 В в категории применения AC-23: | 35 - 1600 (160/200 А)/2000 (250 А), 37 - 2520 (315 А)/3200 (400 А), 39 - 5040 (630 А)/6400 (800 А) |
| Номинальное импульсное выдерживаемое напряжение U imp: | 12 |
| Номинальное напряжение изоляции Ui: | 1000 |
| Номинальное рабочее напряжение для главной цепи Ue: | переменный ток 400/690 |
| Номинальное рабочее напряжение для главной цепи Ue: | постоянный ток 220/440 |
| Номинальный кратковременно выдерживаемый ток (R.M.S. значение Icw при Uе ≤ 1000 В, 1 с): | 35 - 8 (160/200/250 А), 37 - 15 (315/400 А), 39 - 20 (630/800 А) |
| Номинальный рабочий ток Ie (А) при Ue=440 В для DC-21 А, DC-22 А, DC-23А: | 35 - 160/200/250, 37 - 315/400, 39 - 630/800 |
| Номинальный рабочий ток Ie (А) при Ue=690 В для АС-21 А, АС-22 А, АС-23 А: | 35 - 160/200/250, 37 - 315/400, 39 - 630/800 |
| Размер болта подключения к клемме: | 35 - М8х25 (160/200/250 А), 37 - М10х30 (315/400 А), 39 - М12х40 (630/800 А) |
| Рассеиваемая мощность/полюс: | 35 - 4 (160/200 А)/6,5 (250 А), 37 - 6,5 (315 А)/10 (400 А), 39 - 25 (630 А)/40 (800 А) |
| Типоисполнение рубильника: | 35, 37, 39 |
