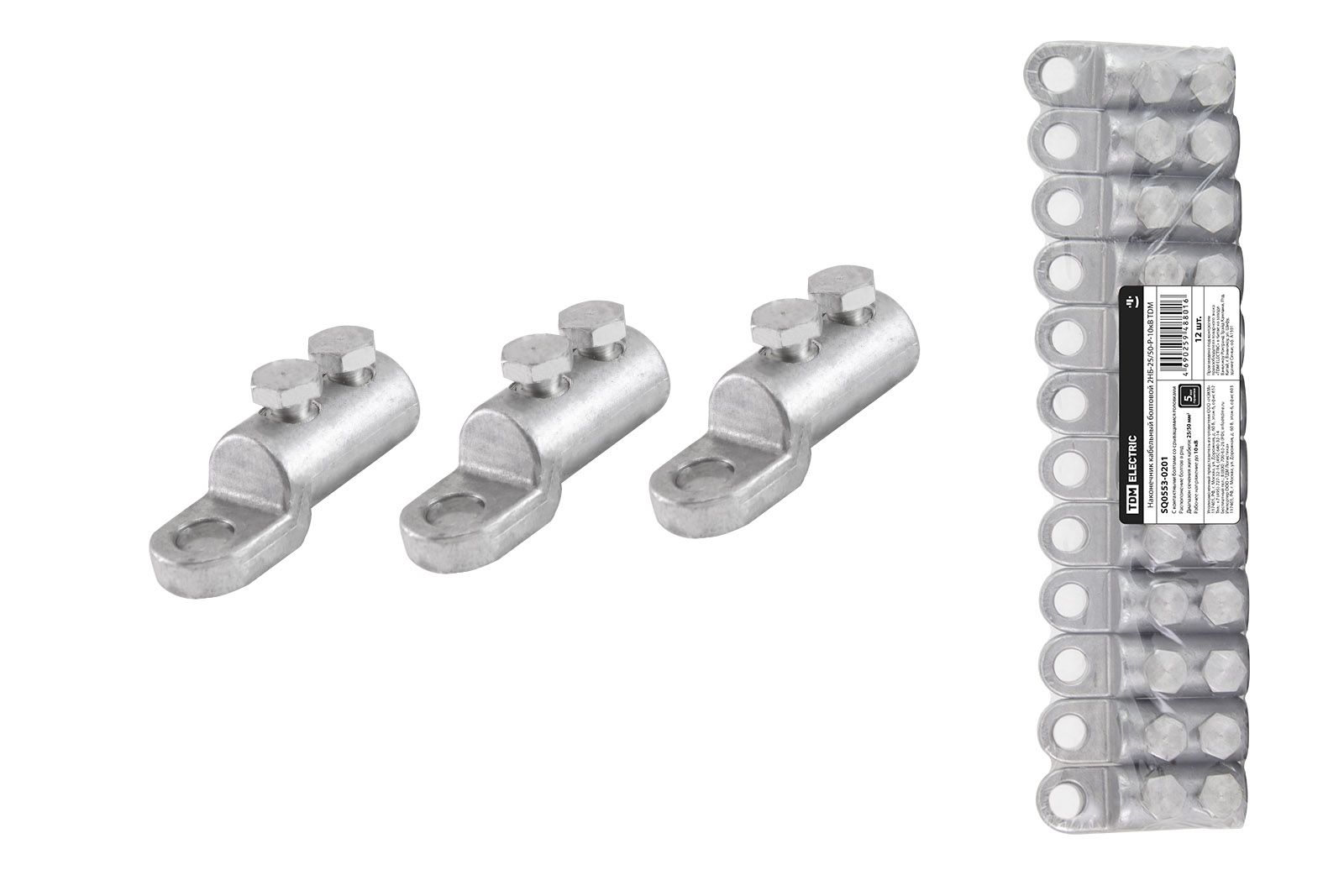

Сообщаем Вам о расширении ассортимента торговой марки TDM ELECTRIC и поступлении на склад наконечников кабельных с контактными болтами НБ-Р с рядным расположением болтов.

Назначение

  • Для оконцевания медных и алюминиевых жил кабелей и проводов.

Применение

  • Для присоединения кабелей и проводов к шинам и выводам электротехнических устройств.
  • Для кабелей напряжением до 10 кВ.

Материалы

  • Специальный алюминиевый сплав с низкой коррозионной активностью.

Преимущества

  • Позволяют оконцевать жилы кабелей любого типа:
    • Алюминиевые и медные;
    • Круглые и секторные;
    • С многопроволочными и моно жилами.
  • Каждый типоразмер рассчитан на диапазон сечений кабельных жил.
  • Рядное расположение болтов обеспечивает механическую прочность контактного соединения жилы кабеля в корпусе соединителя. Имеет преимущество перед V-образным расположением болтов при применении с кабелем с секторной моно жилой.
  • Резьбовая накатка на внутренней поверхности отверстия для кабельной жилы увеличивает площадь контакта и механическую прочность соединения.
  • Применение для крепления жилы контактных болтов со срывающимися головками упрощает монтаж соединителей.
  • Контактные болты имеют проточки в местах срыва обеспечивающие нормированный момент срыва их головок, что обеспечивает оптимальные электрические и механические свойства контактного соединения.
  • Отверстие для кабельной жилы смещено относительно центра цилиндрической части корпуса соединителя.
  • На внутреннюю поверхность отверстия под жилу и коническую контактную поверхность болтов нанесена силиконовая смазка, предохраняющая контактную поверхность соединителя от воздействия окружающей среды при хранении и защищающая контактное соединение после монтажа.

Структура условного обозначения:

Упаковка:

  • Групповая - термоусаживаемая пленка.
  • Транспортная - картонная коробка.
