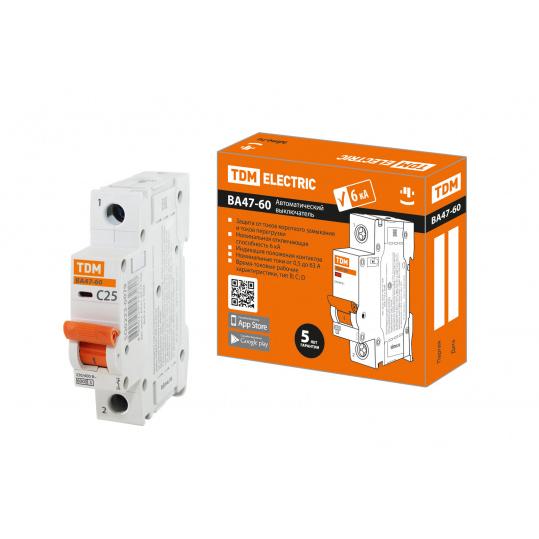

Авт. выкл. ВА47-60 1Р 25А 6кА х-ка С TDM
New
Авт. выкл. ВА47-60 1Р 25А 6кА х-ка С TDM

Авт. выкл. ВА47-60 1Р 25А 6кА х-ка С TDM

Цена: 174.48 руб.

Скидки на покупку:

от 5 000 руб - 7% = 162.27 руб.
от 10 000 руб - 15% = 148.31 руб.

Краткие характеристики:

Артикул: SQ0223-0079
Производитель: TDM
Класс ETIM: EC000042
Номинальный ток (А): 25
Базовая единица: шт.
Напряжение (В): 230
Кол-во в упаковке (шт., м.): 1
Кол-во полюсов: 1
Под-категории:
Автоматические выключатели ВА47-60DC TDM (25 товаров)
Автоматические выключатели ВА47-29 - характеристика "С" 4.5 кА TDM (67 товаров)
Автоматические выключатели ВА47-60 6 кА TDM (57 товаров)
Автоматические выключатели ВА47-63 - характеристика "C" 4,5 кА TDM (36 товаров)
Автоматические выключатели ВА47-100 - характеристика "C" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "C" 15 кА TDM (48 товаров)
Автоматические выключатели промышленные АП50Б TDM (3 товара)
Автоматические выключатели промышленные ВА87 TDM (25 товаров)
Автоматические выключатели промышленные ВА88 TDM (43 товара)
Автоматические выключатели ВА60-26 - компакт TDM (6 товаров)
Автоматические выключатели ВА47-100 - характеристика "D" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "D" 15 кА TDM (43 товара)
Автоматические выключатели ВА47-29 - характеристика "B" 4.5 кА TDM (84 товара)
Автоматические выключатели ВА47-29 - характеристика "D" 4,5 кА TDM (64 товара)
− +

Технические характеристики Авт. выкл. ВА47-60 1Р 25А 6кА х-ка С TDM:

Характеристика Значение
Штрихкод: 4690259476143
Кратность упаковки: 1
Код класса ETIM: EC000042
Бренд: TDM ELECTRIC
Серия: ВА47-60
Страна происхождения: КИТАЙ
Вес Нетто: 0.094
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*): 6
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*): 6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*): 6
Возможна дополнит. комплектация: Да
Глубина установочная (встраив.): 75
Класс токоограничения: 3
Количество защищенных полюсов: 1
Модульная ширина (общ. кол-во модульных расстояний): 1
Номин. (расчетное) напряжение: 230 - 400
Номин. отключающая способность по EN 60898: 6
Номин. отключающая способность по IEC 60947-2: 6
Номин. ток: 25
Общ. количество полюсов: 1
Одновременное отключение нейтрали (N): Да
Подходит для скрытого монтажа (заподлицо): Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода: - - 0
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 25 - 25
Рабочая температура окружающей среды: -40 - 50
Степень загрязнения: 3
Степень защиты (IP): IP20
Тип напряжения: AC (перемен.)
Характеристика срабатывания (кривая тока): C
Частота: 50 - 50

Материалы:

  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Корпус и детали выполнены из пластика, не поддерживающего горение.

Назначение:

  • Оперативное включение и выключение электрических цепей
  • Проведение тока в нормальном режиме.
  • Отключение тока при коротких замыканиях или перегрузке.

Преимущества:

  • Высокое токоограничение, ток при коротком замыкании не достигает своей максимальной величины, тем самым меньше нагревается электропроводка в момент КЗ, при сравнении с выключателями с отключающей способностью 4,5 кА
  • Высокий момент затяжки провода 3,5 Н*м, что значительно больше, чем момент затяжки 2 Н*м у всех 4,5 кА серий автоматических выключателей. Это позволяет надежно зажать провод, значительно снизить переходное сопротивление на клемме и тем самым уменьшить температуру выключателя, находящегося под нагрузкой.
  • На лицевой панели расположен механический индикатор положения контактов. Особенностью данного индикатора является то, что даже при удержании рукоятки в положении включено, если контакты расцеплены, например, при расцеплении от независимого расцепителя, индикатор покажет положение «расцеплено».
  • Выключатели ВА47-60 имеют возможность подключать U-образную шину с обеих сторон. Что позволяет подключать питание и разводить U шиной не только сверху, как у серии ВА47-29, но и подключать питание и разводить U шиной снизу. Для монтажников это означает значительно облегчение монтажа.
  • Возможность пломбирования для защиты от несанкционированного доступа (заглушка поставляется отдельно).
  • Высокая отключающая способность – 6 000 А
  • Дополнительные аксессуары к серии ВА47-60: контакт положения, контакт состояния, независимый и минимально-максимальные расцепители

Применение:

  • Вводно-распределительные устройства жилых и общественных зданий.

Технические данные:

Характеристика Значение
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: 1,13In: tср≥1 часа – без расцепления 1,45In: tср<1 часа – расцепление 2,55In: 1 c32 A) – расцепление
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: B: (3–5 In) C: (5–10 In) D: (10–14 In)
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4
Максимальное сечение провода, присоединяемое к контактным зажимам: 25
Масса 1 полюса, не более: 0,092
Механическая износостойкость, циклов В-О, не менее: 20000
Наличие драгметаллов: серебро, г/полюс: 0,15 (до 25 А); 0,22 (25–63 A)
Наличие защиты от сверхтоков в полюсах: во всех полюсах
Номинальная отключающая способность Inc, A: 6000
Номинальная предельная отключающая способность: 6 кА
Номинальная частота: 50
Номинальное рабочее напряжение переменного тока Uе, В: 400
Номинальное рабочее напряжение переменного тока Uе, В: 230/400 (1-полюсные)
Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B: 48
Номинальный ток In: 0,5; 1; 1,6; 2; 2,5; 3; 4; 5; 6; 10; 16; 20; 25; 32; 40; 50; 63
Режим работы: продолжительный
Степень защиты по ГОСТ 14254-96: IP20
Характеристика срабатывания от сверхтоков, тип: B; C; D
Число полюсов: 1, 2, 3, 4
Электрическая изноcoстойкость, циклов B-О, не менее: 6000
