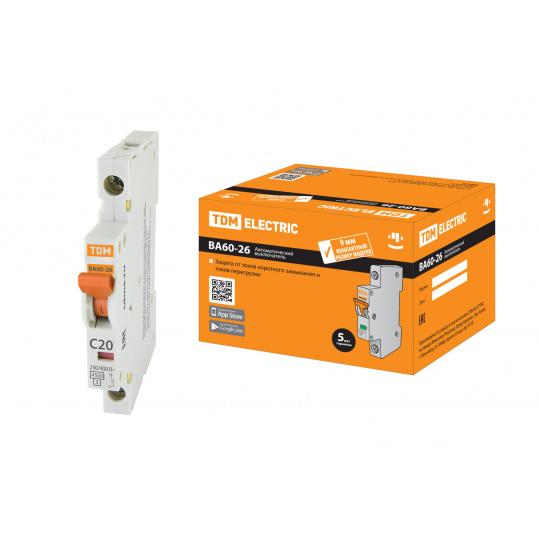

Авт. выкл. ВА60-26-14 1P 20А 4,5кА х-ка С компакт TDM
Авт. выкл. ВА60-26-14 1P 20А 4,5кА х-ка С компакт TDM

Авт. выкл. ВА60-26-14 1P 20А 4,5кА х-ка С компакт TDM

Цена: 186.42 руб.

Краткие характеристики:

Артикул: SQ0206-0604
Производитель: TDM
Класс ETIM: EC000042
Номинальный ток (А): 20
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 1
Кол-во полюсов: 1
Под-категории:
Автоматические выключатели ВА47-63 - характеристика "B" 4.5 кА TDM (12 товаров)
Автоматические выключатели ВА47-60DC TDM (25 товаров)
Автоматические выключатели ВА47-29 - характеристика "С" 4.5 кА TDM (67 товаров)
Автоматические выключатели ВА47-60 6 кА TDM (57 товаров)
Автоматические выключатели ВА47-63 - характеристика "C" 4,5 кА TDM (36 товаров)
Автоматические выключатели ВА47-100 - характеристика "C" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "C" 15 кА TDM (48 товаров)
Автоматические выключатели промышленные ВА87 TDM (25 товаров)
Автоматические выключатели промышленные ВА88 TDM (43 товара)
Автоматические выключатели ВА60-26 - компакт TDM (6 товаров)
Автоматические выключатели ВА47-100 - характеристика "D" 10 кА TDM (48 товаров)
Автоматические выключатели ВА47-125 - характеристика "D" 15 кА TDM (43 товара)
Автоматические выключатели ВА47-29 - характеристика "B" 4.5 кА TDM (84 товара)
Автоматические выключатели ВА47-29 - характеристика "D" 4,5 кА TDM (64 товара)
− +

Технические характеристики Авт. выкл. ВА60-26-14 1P 20А 4,5кА х-ка С компакт TDM:

Характеристика Значение
Штрихкод: 4690259385698
Кратность упаковки: 1
Код класса ETIM: EC000042
Бренд: TDM ELECTRIC
Серия: ВА60-26
Страна происхождения: КИТАЙ
Вес Нетто: 0.051
Номинальное импульсное выдерживаемое напряжение Uimp: 4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*): 4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*): 4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*): 4,5
Возможна дополнит. комплектация: Да
Глубина установочная (встраив.): 75
Категория перенапряжения: 3
Класс токоограничения: 3
Количество защищенных полюсов: 1
Модульная ширина (общ. кол-во модульных расстояний): 1
Номин. (расчетное) напряжение: 230 - 400
Номин. напряжение изоляции Ui: 4
Номин. отключающая способность по EN 60898: 4,5
Номин. ток: 20
Общ. количество полюсов: 1
Одновременное отключение нейтрали (N): Нет
Подходит для скрытого монтажа (заподлицо): Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода: 1,5 - 25
Поперечн. сечение подключ. однопроволочного (жесткого) провода: 1,5 - 25
Рабочая температура окружающей среды: -40 - 50
Степень загрязнения: 3
Степень защиты (IP): IP20
Тип напряжения: AC (перемен.)
Характеристика срабатывания (кривая тока): C
Частота: 50

Конструкция:

  • Выключатели ВА60-26 могут устанавливаться в любом положении без изменения их номинальных характеристик.
  • На лицевой панели автоматического выключателя ВА60-26 реализован механический индикатор положения контактов (включено/отключено).
  • В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.
  • Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.

Материалы:

  • Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
  • Корпус и детали выполнены из пластика, не поддерживающего горение.

Назначение:

  • Проведение тока в нормальном режиме.
  • Выключатели рассчитаны на номинальные токи от 5 до 40 А при номинальной отключающей способности 4,5 кА.
  • Защита сетей от перегрузок и короткого замыкания.

Преимущества:

  • Ширина модуля 9 мм.
  • Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
  • Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.

Применение:

  • Вводно-распределительные устройства жилых и общественных зданий.

Технические данные:

Характеристика Значение
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: 1,13 In:tср≥1 ч – без расц 1,45 In:tср<1 ч – расц 2,55 In:1 c32 A) – расц (Тепл расцепитель)
Время-токовые рабочие характеристики (см. п. 3) при контрольной температуре калибровки 30 °С. Изменение характеристики расцепления приведено в п.3.: C: (5–10 In) (Электромагнитный расцепитeль)
Климатическое исполнение и категория размещения по ГОСТ 15150-69: УХЛ4
Максимальное сечение проводника: 16
Масса 1 полюса, не более: 0,092
Механическая износостойкость, циклов В/O: 20000
Наличие драг. металлов: серебро, не менее: 0,15 (до 25 А); 0,22 (25–40 A)
Наличие защиты от сверхтоков в полюсах: во всех полюсах
Номинальная отключающая способность Inc, A: 4500
Номинальная частота: 50
Номинальное рабочее напряжение переменного тока Uе, В: 1-полюсные (230/400 В~); 2, З, 4-полюсные (400 В~)
Номинальное рабочее напряжение постоянного тока на oдин полюс, не более, B: 48
Номинальный ток In: 6; 10; 16; 20; 25; 32; 40
Режим работы: продолжительный
Степень защиты по ГОСТ 14254-96: IP20
Характеристика срабатывания от сверхтоков, тип: С
Число полюсов: 1, 2, 3, 4
Электрическая изноcoстойкость, циклов B-О, не менее: 6000
