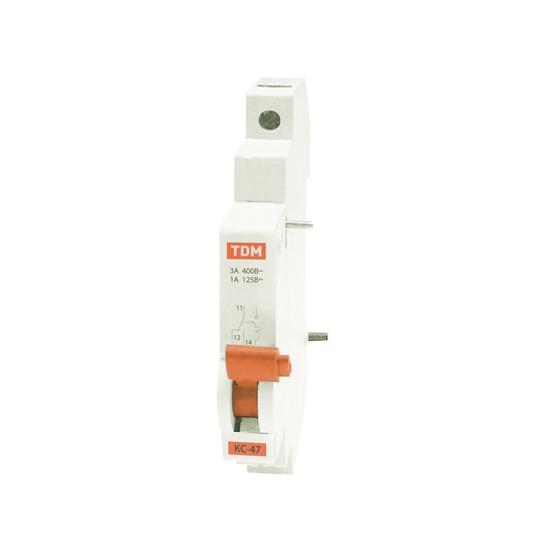

Контакт дополнительный КС47 на DIN-рейку TDM
Контакт дополнительный КС47 на DIN-рейку TDM

Контакт дополнительный КС47 на DIN-рейку TDM

Цена: 469.95 руб.

Краткие характеристики:

Артикул: SQ0206-0196
Производитель: TDM
Класс ETIM: EC001286
Базовая единица: шт.
Напряжение (В): 230
Кол-во в упаковке (шт., м.): 1
Размер: 0,5 модуля
− +

Технические характеристики Контакт дополнительный КС47 на DIN-рейку TDM:

Характеристика Значение
Штрихкод: 4690259081774
Кратность упаковки: 1
Код класса ETIM: EC001286
Бренд: TDM ELECTRIC
Серия: КС47
Страна происхождения: КИТАЙ
Вес Нетто: 0.18
Габаритная ширина (TE): 9
Количество переключающих (перекидных) контактов: 1
Количество переключающих контактов: 1
Количество сигнальных контактов: 1
Номин. (расчетное) напряжение: 230
Подходит для макс. количества полюсов главного устройства: 3
Подходит для макс. тока главного устройства: 400
Прилагается при поставке: Нет
С функцией автоматического тестирования тока утечки: Нет
Тип дополнит. устройства: Блок мониторинга
Тип напряжения управления: AC (перемен.)
Тип управляющего напряжения: AC (перемен.)
Уснанавливается на устройство:: Универсальный (-ая)

Материалы:

  • Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

Назначение:

  • После присоединения модуля к механизму ВА47 при первом взведении рукоятки управления происходит переключение контактов, остающихся в таком положении и при ручном отключении ВА47. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания). В верхней части модуля предусмотрена площадка, при нажатии на которую происходит принудительный сброс механизма и переключение контактов.
  • дистанционного отключения одно-, двух-, трех- или четырехполюсного автоматического выключателя серии ВА47.
  • Расцепитель минимального и максимального напряжения РММ47 предназначен для подачи сигнала на отключение из-за крайне низкого или высокого напряжения.
  • Заглушка для пломбировки ВА47-29 защищает от несанкционированного доступа (заглушка поставляется отдельно).
  • КС47, КСВ47, РН47, РММ47.
  • Переключение контактов КС47 происходит даже если рукоятка управления выключателя удерживается во взведенном положении.

Применение:

  • КС47, КСВ47, РН47, РММ47.

Упаковка:

  • Контакт дополнительный КС47 по 12 шт. Контакт состояния КСВ47 по 12 шт. Расцепитель независимый РН47 по 8 шт. Расцепитель минимального и максимального напряжения РММ47 по 8 шт.
  • Заглушки для пломбировки для ВА47-29 по 50 шт.

Технические данные:

Характеристика Значение
Максимальное сечение проводников, присоединяемых к зажимам: КС47: 2,5, КСВ47: 2,5, РН47: 2,5, РММ47: 0,75-2,5
Механическая износостойкость, циклов В-О, не менее: 10000
Напряжение включения (восстановления), В~: КС47 - , КСВ47 - , РН47 - , РММ47: 195
Напряжение отключения, максимальное Umax, В~: КС47 - , КСВ47 - , РН47 - , РММ47: >265 ±10
Напряжение отключения, минимальное Umin, В~: КС47 - , КСВ47 - , РН47 - , РММ47: 45-165 ±10
Напряжение постоянного тока, В/полюс: КС47: 125, КСВ47: 125, РН47: 120, РММ47 -
Номинальный рабочий ток для категории DС-12: КС47: 1, КСВ47: 1, РН47 - , РММ47 -
Номинальный рабочий ток для категории АС-13: КС47: 3, КСВ47: 3, РН47 - ,РММ47 -
