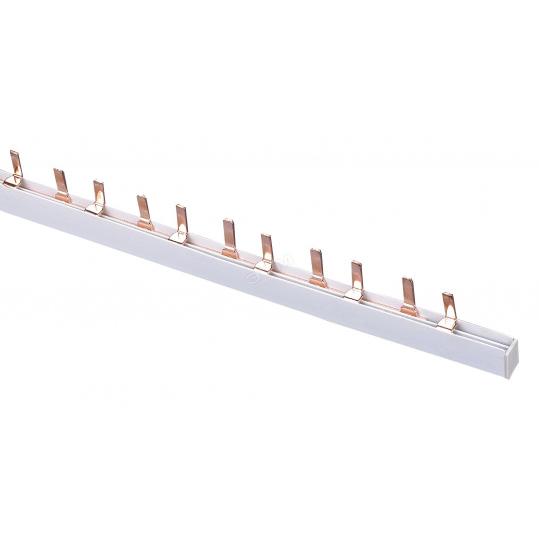

Шина соединительная 2П 63A PIN (штырь) 1 м. TDM
Шина соединительная 2П 63A PIN (штырь) 1 м. TDM

Шина соединительная 2П 63A PIN (штырь) 1 м. TDM

Цена: 567.14 руб.

Скидки на покупку:

от 20 000 руб - 7% = 527.44 руб.
от 50 000 руб - 15% = 482.07 руб.

Краткие характеристики:

Артикул: SQ0802-0002
Производитель: TDM
Номинальный ток (А): 63
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 8
− +

Технические характеристики Шина соединительная 2П 63A PIN (штырь) 1 м. TDM:

Характеристика Значение
Штрихкод: 4690259131455
Кратность упаковки: 8
Оттенок цвета производителя: 7 035
Код класса ETIM: EC000215
Бренд: TDM ELECTRIC
Серия: PIN
Серия маркетинг: PIN
Страна происхождения: КИТАЙ
Вес Нетто: 0.325
Высота: 10
Высота базы: 0
Гарантия производителя: 5 лет
Длина: 1 000
Изолированн.: Да
Количество модулей (модульная ширина): 54
Количество полюсов: 2
Количество фаз: 2
Макс. допустимое раб. напряжение Ue: 415
Номин. импульсное напряжение: 4
Номин. кратковременно выдерживаемый ток Icw: 0
Номин. продолжительный ток Iu: 63
Подходит для количества подключаемых устройств: 2
Поперечное сечение: 9
Размер шага: 18
Способ монтажа: Сверху
Тип электрического подключения: Штырь (Pin)
Условный номин. ток короткого замыкания Iq: 25
Ширина: 20
Ширина/размер ячейки: 0

Комплектация:

  • Паспорт

Конструкция:

  • Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.

Материалы:

  • Изолирующий профиль изготовлен из самозатухающего пластика

Назначение:

  • Шины соединительные используются для удобного и безопасного соединения групп: - автоматических выключателей; – автоматических выключателей, управляемых дифференциальным током (АВДТ); – выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.

Преимущества:

  • Возможность коммутации группы автоматических выключателей без использования провода

Применение:

  • В шкафах, щитах, сборках.

Технические данные:

Характеристика Значение
Диапазон рабочих температур, °С: от -40 до +50
Количество модулей: 54 на 1 м.
Максимальный ток: 63/100А
Относительная влажность не более, %: 90
Степень защиты: IP20
