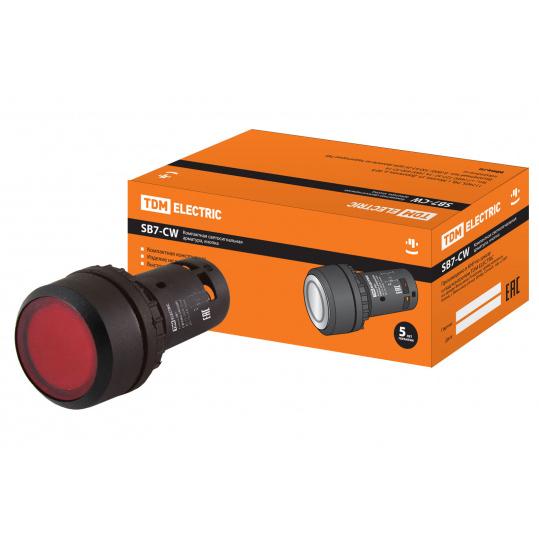

Кнопка SB7-CW3462-24V(LED) d22мм, 1р красная TDM
Кнопка SB7-CW3462-24V(LED) d22мм, 1р красная TDM

Кнопка SB7-CW3462-24V(LED) d22мм, 1р красная TDM

Цена: 301.08 руб.

Краткие характеристики:

Артикул: SQ0746-0028
Производитель: TDM
Класс ETIM: EC001028
Базовая единица: шт.
Кол-во в упаковке (шт., м.): 10
Степень защиты (IP): 40
− +

Технические характеристики Кнопка SB7-CW3462-24V(LED) d22мм, 1р красная TDM:

Характеристика Значение
Штрихкод: 4690259301575
Кратность упаковки: 10
Оттенок цвета производителя: черный
Код класса ETIM: EC001028
Бренд: TDM ELECTRIC
Серия: Моноблочная SB7
Страна происхождения: КИТАЙ
Вес Нетто: 0.02
Степень защиты (NEMA): 1
Без самовозврата (с фиксацией): Нет
Высота отверстия/проема: 4
Диаметр отверстия: 22
Количество нормально замкнутых (НЗ, NC, р) контактов: 1
Количество управляющих элементов/позиций: 1
Конструкция линзы: Круглая (-ое)
Материал переднего кольца: Пластик
Метод разблокировки: Нет (без)
Напряжение питания лампы: 24
С возможностью подсветки: Да
С маркировкой/обозначением: Нет
С передним кольцом: Да
С самовозвратом (без фиксации): Да
С сигнальной лампой (индикатором): Да
Степень защиты (IP): IP54
Тип кнопки: Плоская (-ий)
Тип лампы: Светодиод(LED)
Тип напряжения: AC/DC (перемен./постоян.)
Тип электрического подключения: Винтовое соединение
Цвет кнопки: Красный
Цвет переднего кольца: Черный
Ширина отверстия/проема: 22

Конструкция:

  • Простая и быстрая установка, устойчивость к механическим воздействиям.
  • Один блок выполняет все функции.
  • Фронтальная часть аналогична фронтальной части различных устройств светосигнальной аппаратуры.
  • Монтажная глубина не превышает 42 мм.
  • До двух электрически изолированных контактов.
  • Кнопки с фиксацией и с пружинным возвратом (с подсветкой и без подсветки).
  • Кнопки аварийной остановки с грибовидной головкой ø40 мм, с фиксацией при срабатывании.
  • Возврат поворотом.
  • Переключатели (2- и 3-позиционные)
  • Грибовидные кнопки.

Назначение:

  • Для коммутации электрических цепей управления переменного напряжения до 660 В и частотой 50/60 Гц, а также постоянного напряжения до 400 В.
  • Соответствует требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования».
  • Необходимые функции реализованы в одном прочном устройстве, что значительно упрощает монтаж.

Применение:

  • В промышленности, на объектах инфраструктуры, в строительстве.
  • В системах КИПиА и РЗиА региональных электрических сетей.
  • В системах автоматики и электроснабжения подвижного состава железнодорожного транспорта.

Технические данные:

Характеристика Значение
Механическая износостойкость, млн. циклов: обычные 0,7/с ключом 0,3
Номинальное напряжение изоляции: 250
Номинальный рабочий ток: АС-15, 240 В 1 А/DC-13, 24 В 0,3 А
Номинальный тепловой ток: 5
Рабочая температура: от -25 до +55
Сечение провода: Мин. все/AD22-16DS 1×0,5/1×0,5/Макс. все/AD22-16DS 2×1,5/2×0,75
Степень защиты: IP40
Устройства со светодиодом: номинальное напряжение: 220/24
Устройства со светодиодом: номинальный ток: 15/15
Электрическая износостойкость, циклов вкл.-выкл.: (3 600 циклов в час, коэффициент нагрузки 0,5) 0,6
