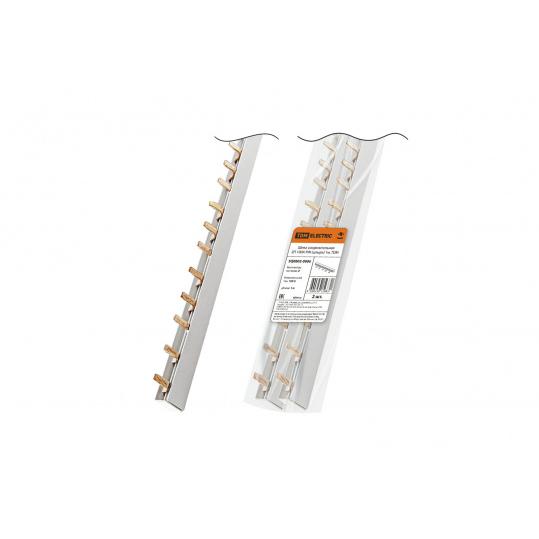

Технические характеристики Шина соединительная 2П 100A PIN (штырь) 1м. TDM:
Характеристика | Значение |
Штрихкод: | 4690259131547 |
Кратность упаковки: | 2 |
Оттенок цвета производителя: | 7 035 |
Код класса ETIM: | EC000215 |
Бренд: | TDM ELECTRIC |
Серия: | PIN |
Серия маркетинг: | PIN |
Страна происхождения: | КИТАЙ |
Вес Нетто: | 0.634 |
Высота: | 13 |
Высота базы: | 0 |
Гарантия производителя: | 5 лет |
Длина: | 1 000 |
Изолированн.: | Да |
Количество модулей (модульная ширина): | 54 |
Количество полюсов: | 2 |
Количество фаз: | 2 |
Макс. допустимое раб. напряжение Ue: | 415 |
Номин. импульсное напряжение: | 4 |
Номин. кратковременно выдерживаемый ток Icw: | 0 |
Номин. продолжительный ток Iu: | 100 |
Подходит для количества подключаемых устройств: | 2 |
Поперечное сечение: | 22 |
Размер шага: | 18 |
Способ монтажа: | Сверху |
Тип электрического подключения: | Штырь (Pin) |
Условный номин. ток короткого замыкания Iq: | 25 |
Ширина: | 20 |
Ширина/размер ячейки: | 0 |
Комплектация:
- Паспорт
Конструкция:
- Однополюсная гребенка состоит из одной сплошной медной пластины прямоугольного сечения (шинки) на которой выполнены ответвления через определенное расстояние для параллельного подключения модульных автоматов, УЗО, дифавтоматов, контакторов . Пластина помещается в специальный пластиковый корпус из негорючего материала. Двух и трехполюсные шины имеют соответственно две и три сплошные пластины отделенные друг от друга изоляционной перегородкой.
Материалы:
- Изолирующий профиль изготовлен из самозатухающего пластика
Назначение:
- Шины соединительные используются для удобного и безопасного соединения групп: - автоматических выключателей; – автоматических выключателей, управляемых дифференциальным током (АВДТ); – выключателей, управляемых дифференциальным током (УЗО) и других модульных устройств.
Преимущества:
- Возможность коммутации группы автоматических выключателей без использования провода
Применение:
- В шкафах, щитах, сборках.
Технические данные:
Характеристика | Значение |
Диапазон рабочих температур, °С: | от -40 до +50 |
Количество модулей: | 54 на 1 м. |
Максимальный ток: | 63/100А |
Относительная влажность не более, %: | 90 |
Степень защиты: | IP20 |
